Уважаемые читатели, а вы знаете, что означает термин «пиксофилия»? Не знаете?!! Ну как можно?! Между прочим правильно, что не знаете, потому что нет такого слова. Это как известное место, которое есть, но слова такого вроде, как и нет. Это я сам придумал слово «пиксофилия» от латинского слова Pyxis nautica, что означает компас. Специального отдельного термина для коллекционирования компасов и приборов навигации нет, хотя коллекционеры есть. На Западе даже есть сообщество любителей различных старинных приборов. Я сам не собираю компасы или приборы, но не смог устоять, чтобы не приобрести компас, о котором здесь расскажу. Дело в том, что известно всего 2 таких компаса. Один — в Центральном военно-морском музее имени императора Петра Великого, второй — здесь в статье.

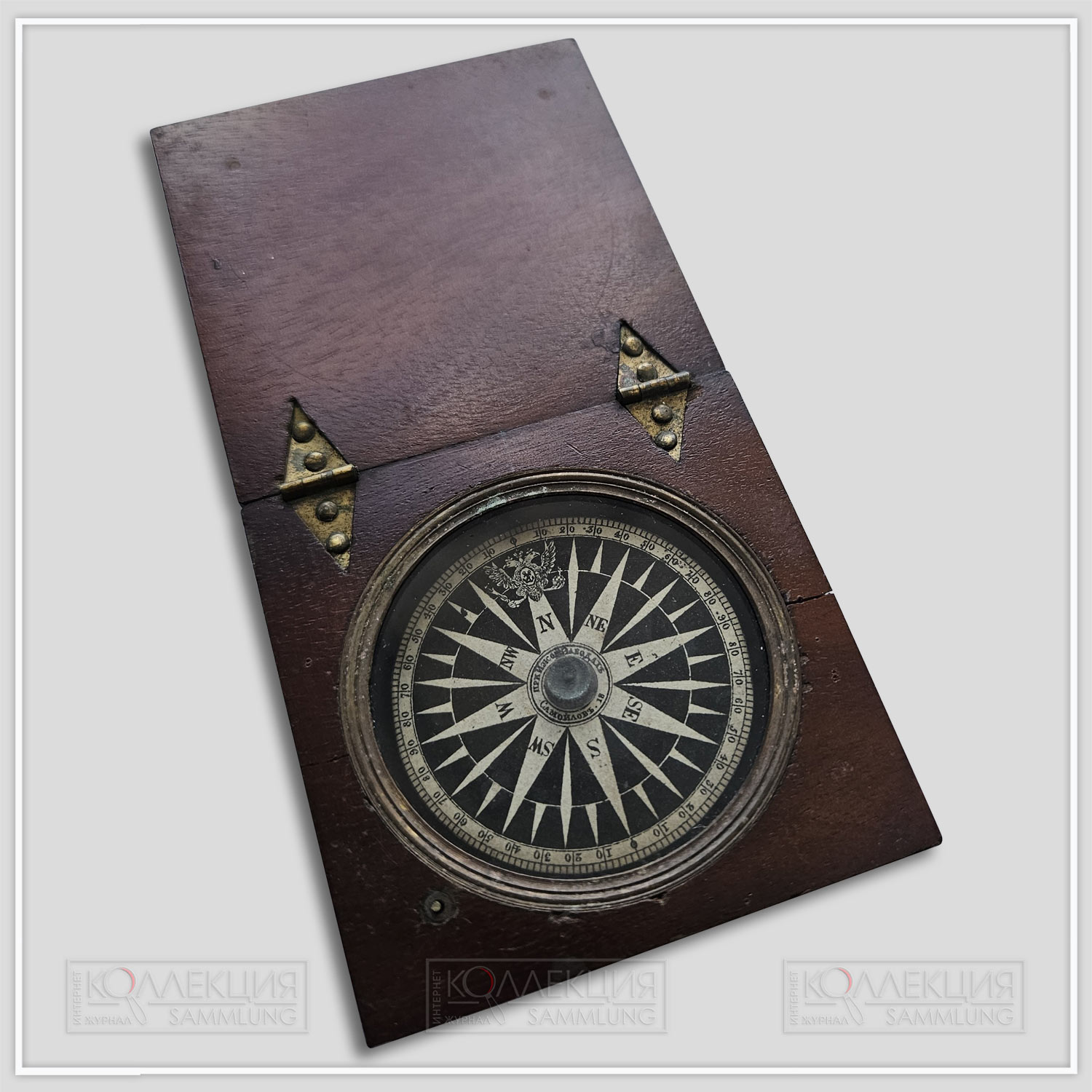

Компас магнитный морской шлюпочный, с картушкой в воздухе, мастерская мореходных инструментов А. Самойлова при Адмиралтейских Ижорских заводах.

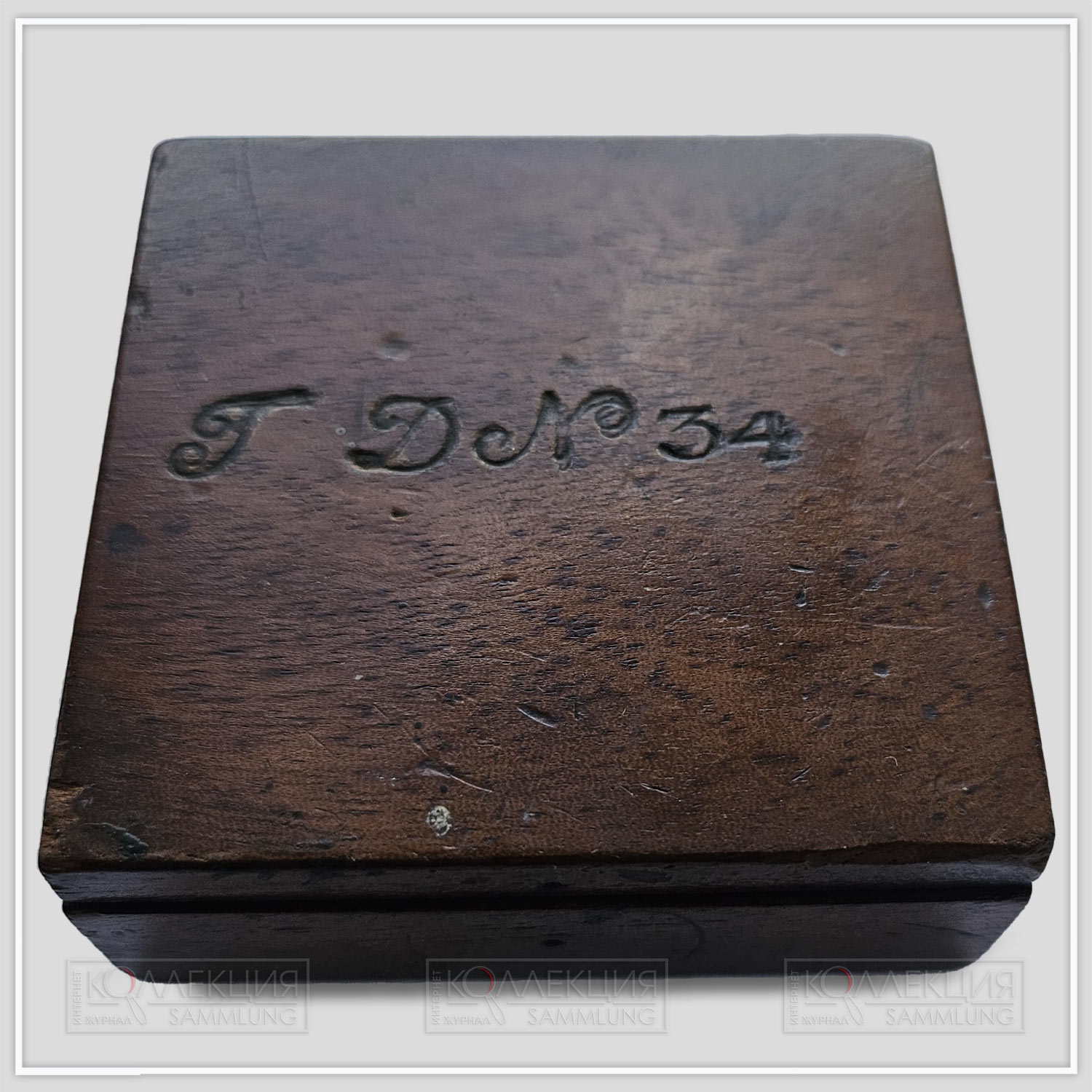

Надпись на верхней крышке ГД №34 означает, что компас № 34 принадлежал Гидрографическому Депо Главного Морского штаба.
С октября 1827 году император Николай I упразднил Адмиралтейств-коллегию и Адмиралтейский департамент и создал Главный морской штаб, в состав которого вошло Управление генерал-гидрографа. Управление генерал-гидрографа отвечало за навигационно-гидрографическое обеспечение императорского флота. В Управление, в свою очередь, входила Канцелярия и Гидрографическое Депо из двух отделений. Первое отделение Депо управляло библиотекой, музеем и архивом, в котором хранились вахтенные журналы, карты, лоции, съемки берегов и промеры глубин, хронометрические измерения («Записки Гидрографического депо», часть 1-5, 1835 год, Санкт-Петербург). Второе отделение составляло и издавало морские карты, атласы, лоции, а также обеспечивало императорский флот этими документами и мореходными инструментами. (РГАВМФ, фонд 402, опись 1 и 2). Первым и единственным директором Гидрографического Депо до 1837 года был известный ученый, генерал Фёдор Фёдорович Шуберт (кстати, дедушка Софьи Ковалевской). С 1837 года Депо стало называться Гидрографический Департамент. Очевидно, что через руки Шуберта прошел данный компас.

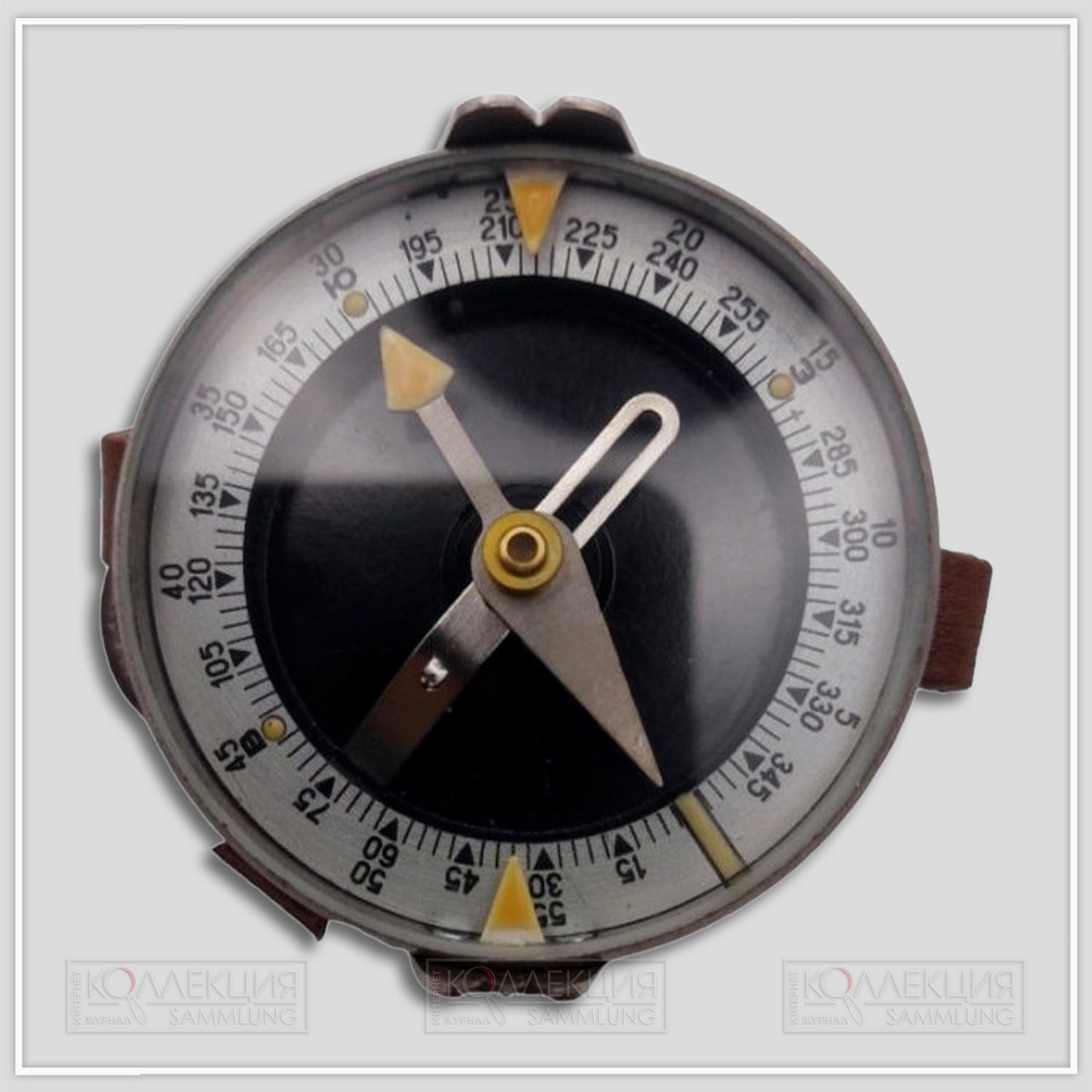

Сам компас существенно отличается от тех приборов, к которым привыкли «сухопутные» товарищи.

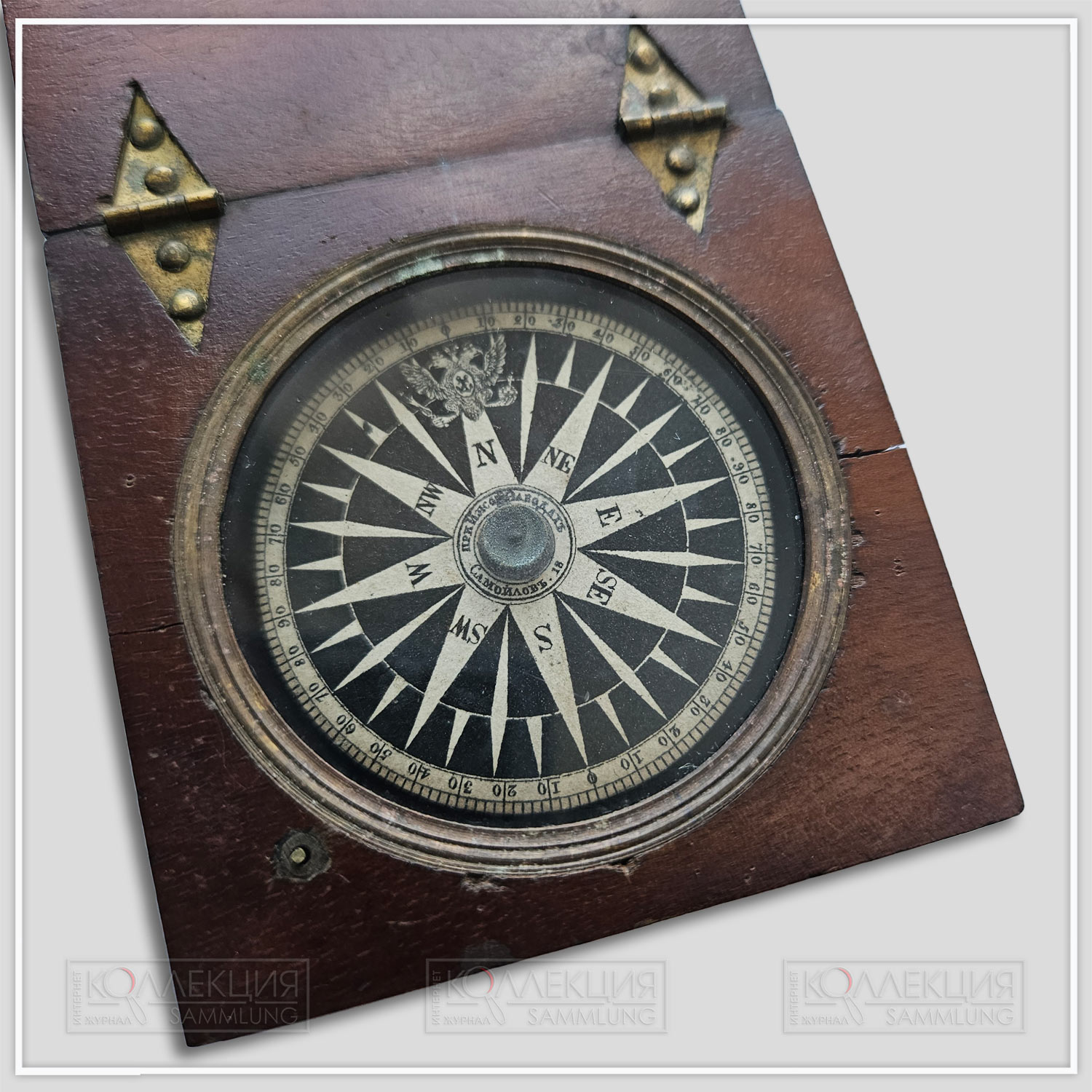

В первую очередь, в компасе нет магнитной стрелки, и направление на север нам указывает картушка – тонкая круглая пластина, на которой нанесены направления на стороны света или румбы, градуированная шкала по 10 градусов, но не на 360, а 4 раза по 90 (четвертная градусная система отсчета направлений). Причем, шкала начинается с 0 до 90°, потом с 90 до 0° (по сухопутному с 90° до 180°, затем снова до 90° (по сухопутному со 180 до 270 градусов), и заканчивается с 90° до 0°. Следующая особенность данного компаса в том, что белые стрелы, указывающие на стороны света (основные или главные румбы: N, S, E, W), заканчиваются на 0°; стрелы посередине главных румбов представляют собой четвертные румбы NE, NW, SE, SW (производные от главных) и смещены на 45° (половина главных). Ромбовидные стрелы (8 трехбуквенных румбов: NNE, ENE, ESE, SSE, SSW, WSW, WNW, NNW) смещены на 22,5° (половина четвертных), а самые маленькие треугольные стрелки (16 промежуточных румбов, или теней основных, четвертных и трехбуквенных румбов, например, NtE, SWtS) размещены посередине от основных, четвертных и трехбуквенных, и отстоят на 11,25°. Всего 32 румба. Цена одного самого маленького деления 2°. Компас указывает направление румба и градус. Вполне очевидно, что это старинный морской компас, который использовали в морской навигации. Кроме того, в морском деле использовалась голландская терминология, закрепленная еще при Петре I, где O был Ost (восток), а на моем компасе «восток» написан по-английски E (east). Почему, не знаю.

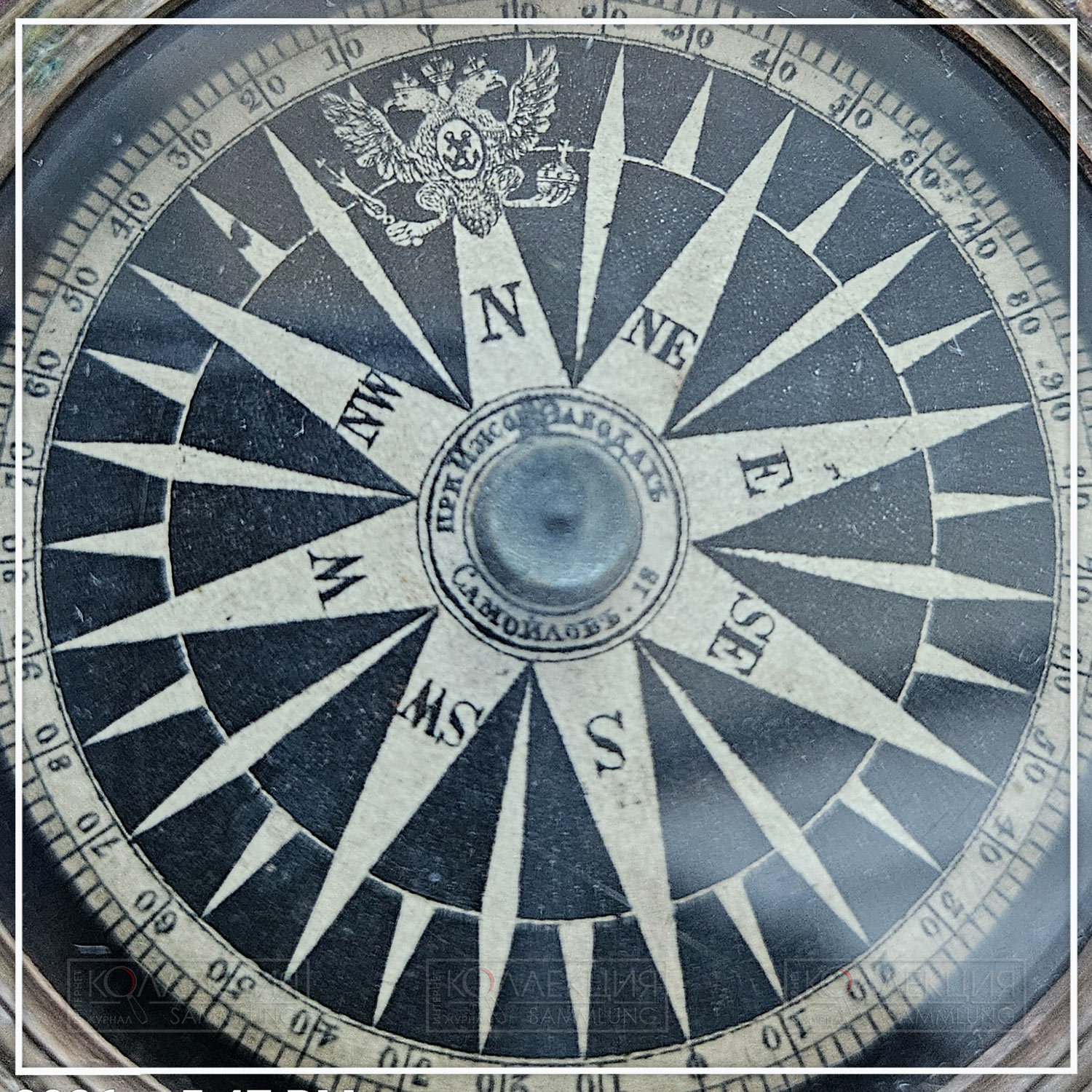

По центру картушки написано: «При Ижорских заводах Самойлов. 18». Это означает, что данный компас был изготовлен мастером Андреем Самойловым в Мастерской мореходных инструментов на Ижорских заводах в Колпино, которые относились к Адмиралтейству. Число 18 может означать номер компаса, который сделал мастер. Тут возникает некая коллизия с возможной датой производства компаса. Дело в том, что Гидрографическое Депо было организовано в 1827 году, а Самойлов стал руководить Мастерской в 1820 году, до этого он был учеником и помощником мастера, изготовлявшим различные приборы. Не мог же Самойлов за 8 лет сделать всего 18 компасов. Вероятнее всего, компас был сделан примерно в 1820-1821 годах, а в 1827 на крышку компаса нанесли его номер для учёта в Гидрографическом Депо. Генерал-майор Самойлов Андрей Васильевич был изобретателем морских навигационных приборов, физическим мастером, талантливым механиком, который внес огромный вклад в развитие морского дела в России. Умер 19 сентября 1871 года в Санкт-Петербурге, и похоронен на Колпинском кладбище.
Главный хранитель ЦВММ им. императора Петра Великого Мульгин Евгений Юрьевич помог мне разобраться в сути данного прибора. Предмет является картушкой (одной из составных элементов и принадлежностей) магнитного компаса системы А.В. Самойлова. Картушка хранится в деревянном футляре. Картушка должна быть извлечена из деревянного футляра, после чего своим центром насаживается на иглу в центре котелка магнитного компаса (цилиндрического корпуса магнитного компаса), приобретает свободное вращение, и начинает работать как курсоуказатель. Этот предмет можно использовать в качестве шлюпочного компаса сухого типа, когда большая точность в определении места плавсредства не требуется, тем более что в корпусе этой картушки имеется тормоз (арретир) в виде тонкого стержня. Данный компас (картушку) выдали на корабль со склада Гидрографического Депо. Другими словами, этот прибор нес в себе две функции: был в качестве ЗИПа для более сложного морского компаса, и сам был компасом для несложных задач.

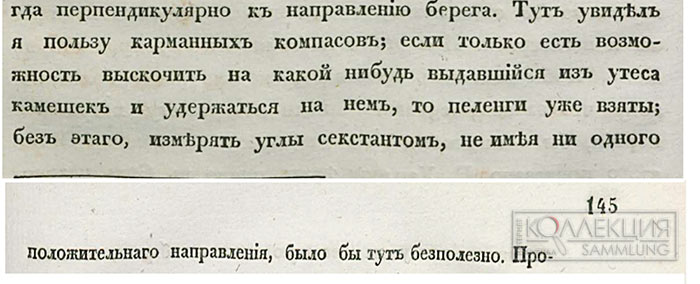

В «Записках гидрографического депо, часть V, «Определение берегов и промер глубины Белого моря, произведенные … под начальством капитан-лейтенанта М. Рейнеке», я нашел такое описание, которое указывает, что данный компас мог служить в качестве карманного.

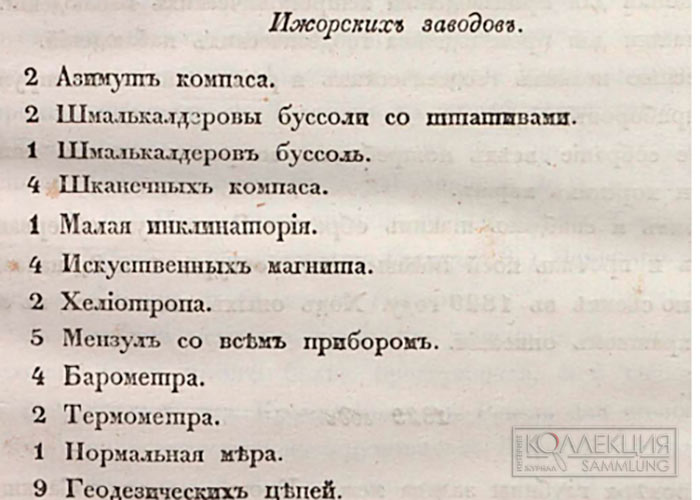

Ниже привожу список приборов, которые получало Депо из Ижорских заводов. В списке указаны 2 штуки азимута компаса. Сейчас этот прибор называют «картушкой». А упомянутый в этом списке шканечный компас — главный путевой компас корабля, который устанавливался на шканце (верхней палубе).
Картушки были очень разнообразными по своим рисункам — бумажные круги с обозначением румбов. Фон картушки рисовался на контрасте черного и белого цветов, поэтому некоторые картушки имели белый фон и черные стрелки, и наоборот, как на моем компасе. В направлении на север изображен государственный герб России с двумя перекрещенными якорями, что указывает на принадлежность к морскому ведомству.
Владимир Юдкевич, коллекционер царских наградных часов. Изображения предоставлены автором
Юдкевич Владимир Юрьевич
Коллекционер часов.
Печатался в изданиях «Военная мысль», «Зарубежное военное обозрение», «Антиквариат», «Милитари Крым».
Автор в соавторстве «Подарочные, наградные и призовые карманные часы Российской империи» в 3-х книгах.
Коллекция часов выставляется в музеях.
